一、问题现象

客户报障,说使用了我们的网关设备后网络经常中断。具体的情形是用我们设备做代理上网后,流量图显示流量每隔两分钟就会直线下跌一次,同时就伴随着内网用户断网。

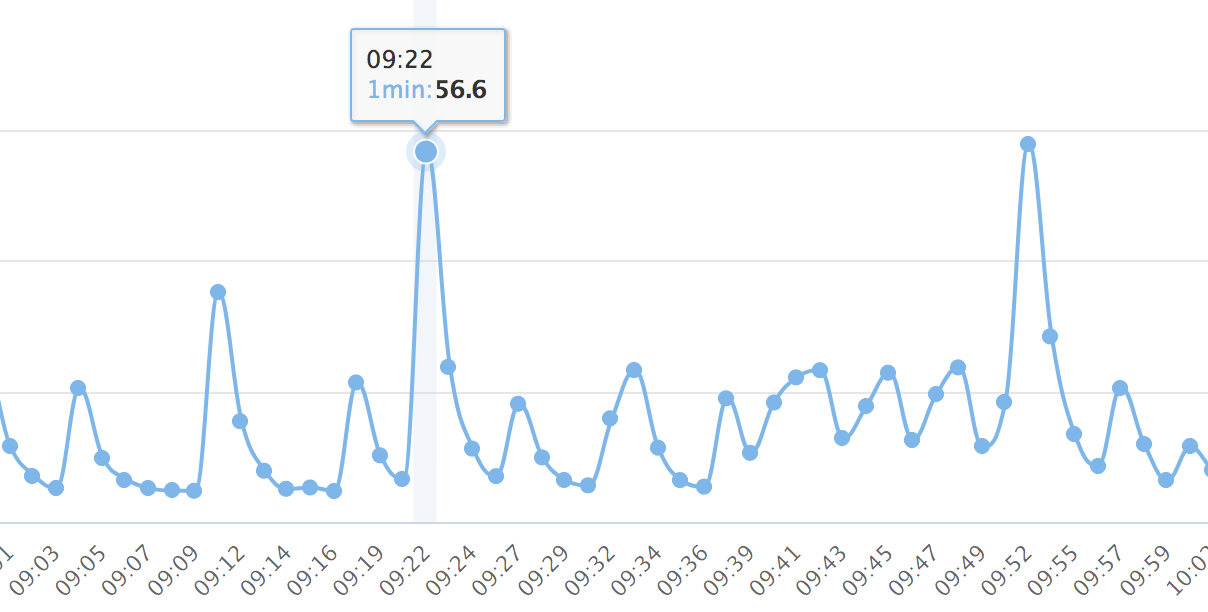

经过排查后发现问题原因是设备负载太高了导致,出问题时候的负载趋势图为:

一次孤儿socket过多导致负载高的问题排查过程

从图形来看,负载是每1-2分钟就会上升一次,而且上升得特别明显,最高到达了五十多。但设备只是一个4核的设备,这么高的负载肯定是无法承受了。可以断定断网是负载高导致的。

于是继续分析mpstat中对CPU的采样,看看是什么原因导致的设备负载高:

从cpu抽样数据可以看到,出问题的时候,有2个CPU都已经跑满了,其中占用最高的是soft,两个核占用都超过了一半。soft是系统软中断调用,是内核层面的原因导致,需要进一步排查内核中的问题。

内核问题一般回打印到messages或者dmesg,我们的设备是都保存到了一个dmesg文件中,因此下一步思路就是分析dmesg了。果然,查看dmesg就看到了大量的错误信息:

经过查找资料后,整理出来三个错误日志的意思:

  • TCP: too many of orphaned sockets: 太多的孤儿socket
  • Out of socket memory: socket占用的内存超出
  • TCP: time wait bucket table overflow: 保存TIME-WAIT状态socket的哈希表槽溢出

对比错误日志产生的时间和系统负载增加的时间发现两者都能对上,负载高的时候打印日志更频繁,负载低的时候几乎没有什么日志。这就说明导致负载高的原因和这三条日志有关了,下一步思路是分析为什么要打印这些日志了。

二、分析孤儿socket

2.1 什么是孤儿socket

说到孤儿socket的原因是Out of socket memory日志,说实话在遇到这个问题之前我并不知道有孤儿socket的存在,也是在网上查这个日志信息才知道的。产生这个日志的原因有两个:

  1. 孤儿socket太多,超出系统阈值,阈值可通过cat /proc/sys/net/ipv4/tcp_max_orphans查看。
  2. TCP缓冲区超出系统阈值,缓冲区的大小可通过cat /proc/sys/net/ipv4/tcp_mem查看。

通过另外两个日志信息基本可以判断是第一种情况了——孤儿socket太多导致的。那么孤儿socket到底是什么呢?

大部分的资料都是这么描述孤儿socket的:孤儿socket是已经没有和文件句柄绑定、但是仍然存在于内核没有被释放的socket。

这个说法相当官方,并且笼统,虽然说的并没有错误。实际用接地气的话来描述的话就是那些已经执行了close()但是状态还没有到达CLOSED状态的socket。

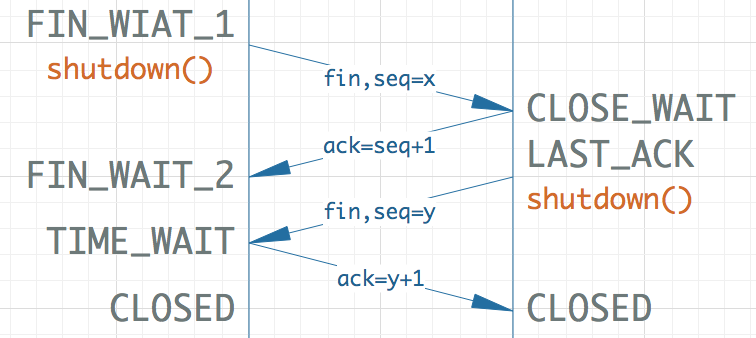

回忆一下TCP四次挥手的过程:

一次孤儿socket过多导致负载高的问题排查过程

客户端执行close()函数来关闭socket,此时会发送FIN包到服务端,客户端socket的状态是FIN-WAIT-1,等到服务端ACK后状态变成FIN-WAIT-2。然后服务端也执行close(),此时socket就变成了TIME-WAIT状态,等到2MSL时间过去后才变成CLOSED。孤儿socket指的是状态在FIN-WAIT-1到TIME-WAIT之间的socket,他们已经准备释放了,但是还没有达到完全释放的条件。

2.2 分析孤儿socket状态

在确定了问题原因是孤儿socket导致的之后,排查的思路就是确定孤儿socket的状态了。

查看系统支持的最大孤儿socket数量:

一次孤儿socket过多导致负载高的问题排查过程

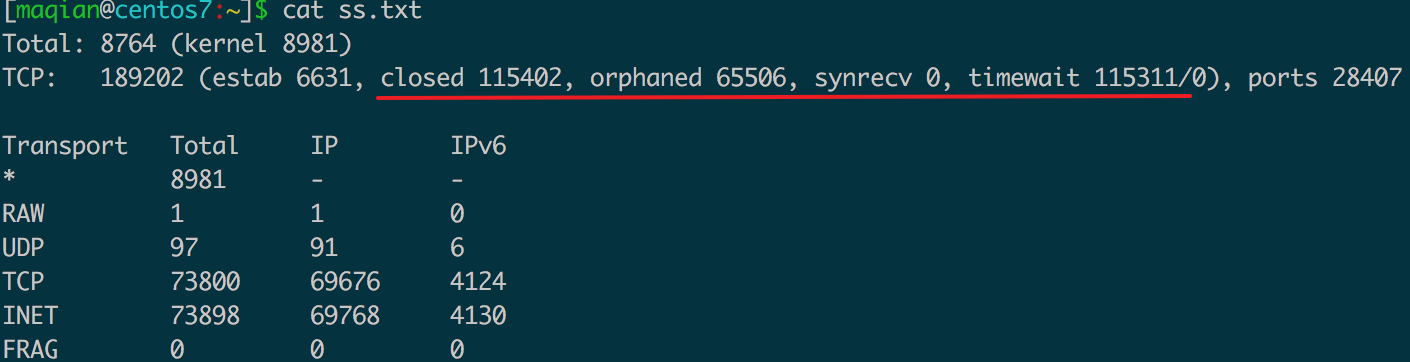

查看当前socket使用状态:

一次孤儿socket过多导致负载高的问题排查过程

可以看到当前环境中孤儿socket有65506个,距离超出系统负载就差一点点了。而closed和timewait状态的socket更是有10w+个之多,这种情况下内核确实承受了它这种配置不该承受的压力。

此时,下一步的排查思路就变成了为什么会有这么多socket无法完全释放了。

三、问题原因分析

当问题定位孤儿socket后,网上所有的教程都是通过放大tcp_max_orphans参数来解决,实际上是否真正能解决问题呢?调大之后会不会导致孤儿socket继续增加,是否会导致系统运行异常,这些都是有待确认的。

因为是线上环境,为了避免调整导致网络环境出现更大的异常,所以没有直接按照教程把值往上调整一倍,而是增加了5%左右。调整完成后,实际上并没有太大的效果,孤儿socket还是一直增加到了上限,dmesg也是一直打印日志,因此可以认为这种方法不可取,再往大调只会导致情况更加恶化。具体的原因还得具体再分析。

3.1 统计连接数

根据上面ss命令的结果能看到,系统处于关闭状态(执行了close()或者shutdown()之后)的socket数量很多,总量加起来接近30w个,因此首要的问题是如何定位到是什么程序产生的socket。

通过ss命令统计出所有的连接状态:

因为连接数量很多,统计需要很长时间,所以定位到文件避免后面需要多次执行命令浪费时间。

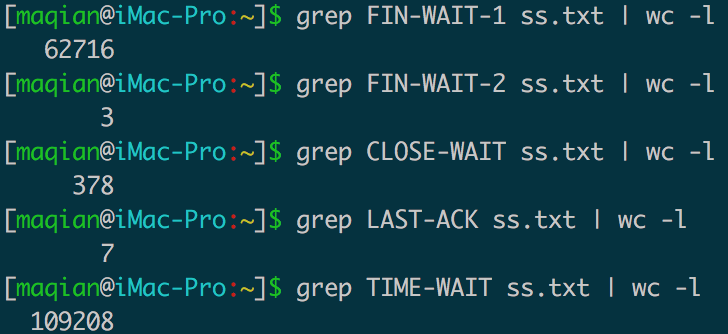

拿回来后,分别统计出各个socket状态的数量:

一次孤儿socket过多导致负载高的问题排查过程

其中,最多的是FIN-WAIT-1和TIME-WAIT状态,总共有差不多17w个。它们一个是主动关闭socket的状态,一个是被动关闭socket的状态,都属于客户端socket的状态,所以问题应该出现在我们作为客户端主动发起的连接上身上。

在知晓了这一点之后,要做的应该是统计出连接的五元组信息,哪个IP、哪个端口最多,然后通过lsof命令定位到具体的程序。但是结合业务逻辑来分析,很容易就想到是我们设备上的代理程序,根本无需再统计这些信息。

因为我们设备是作为代理上网,代理程序势必要作为客户端去连接服务端,只有他才可能产生这么大规模的连接数。下一步排查的思路应该就是查它了,为什么它会产生这么多无法释放的socket。

3.2 抓包

从上面统计的状态来看,FIN-WAIT-1和TIME-WAIT状态都是处于我们已经做完了自己的事情,等待服务端响应时候的状态,我们自身出问题的可能性较小,多半是服务端除了问题导致的,所以再往下的排查思路应该是对端。

要确定是否是对端的问题,抓包就可以了,抓取wan口所有的TCP数据包,抓100w个:

拿到数据包后,第一步,统计所有FIN状态的数据包,在过滤器中输入:

为什么要统计FIN状态的数据包?

因为大量的socket都处于被关闭之后的状态,所以分析的重点就是FIN过程(即四次挥手)中那些连接。

统计出来,FIN包一共有45w个,占了所有包的45%:

一次孤儿socket过多导致负载高的问题排查过程

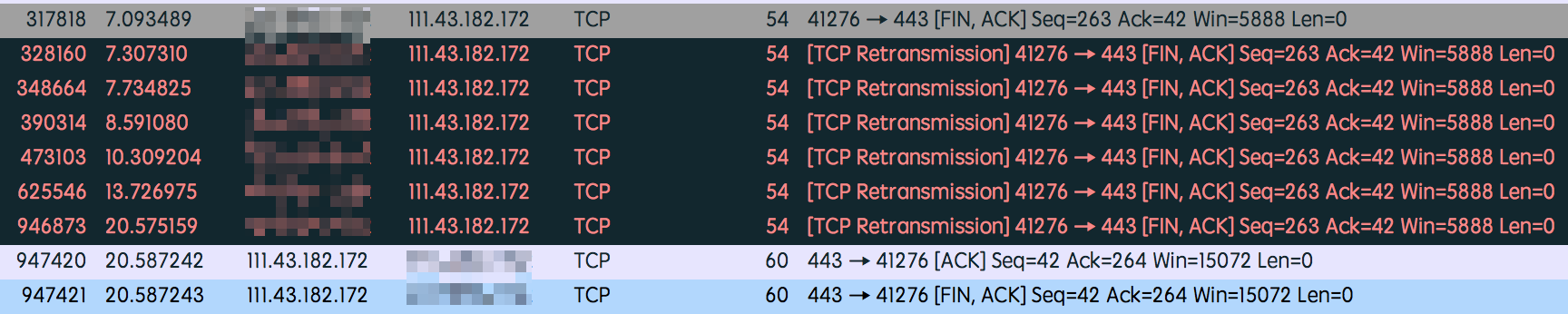

这明显是一个不合理的数字,正常网络环境中不可能出现这么大比例的FIN包。随机找到一个连接追踪流分析:

一次孤儿socket过多导致负载高的问题排查过程

左边被打马赛克的是设备的IP地址,右边的是服务端地址。服务端地址实际上是微信的服务器地址,通过应用特征分析属于微信下载小视频的流量。

很明显能看到,设备发送了FIN出去之后,并没有收到预期中的服务端回复,一直在重传等待服务端回复。直到差不多14秒之后才收到了服务端的回复信息。

到这里,就可以得到初步结论了,问题原因应该是下面二者之一:

  1. 微信服务器出了问题,回复数据包太慢了。
  2. 出口网络环境存在问题,运营商线路不稳定。

四、解决方案

解决FIN-WAIT-1和TIME-WAIT状态的方案百度有很多,基本上都是说调整fin超时时间或者其他内核参数来解决。

调整fin超时时间是调整下面这个内核参数:

一次孤儿socket过多导致负载高的问题排查过程

理论上说这个方案是有效的,并且同时还调整了以下参数:

然而实际上,调整之后,即使超时时间只有1秒,孤儿socket还是溢出了,因为内网的用户流量实在太大,即使只占用1秒对设备而言也是无法承受的。

接下来只能是协调运营商和腾讯去排查了,看看为什么网络状态会如此之差!

是道德的沦丧,还是钱没给够?我猜是后者!

五、参考

The "Out of socket memory" error

结合案例深入解析orphan socket产生与消亡(一)
