一、拓扑图
学习 linux 的网络框架 netfilter，想用 centos 作为路由器，在下面接 PC 产生流量测试。

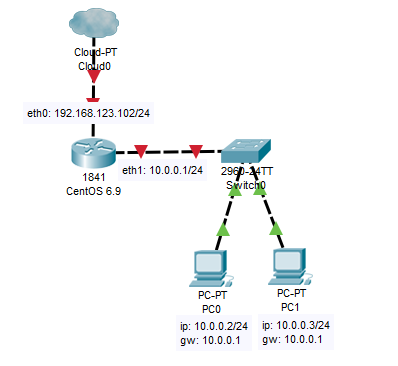

默认情况下 linux 是没有开启数据包转发功能的，需要手动配置，linux 使用 centos6.9，网络拓扑图如下：
路由器的 eth0 口接外网，IP 地址 192.168.123.102，内网口 eth0 地址 10.0.0.x/24，希望 PC 通过路由 nat 上网。
二、转发配置
开启路由转发首先检查好防火墙配置，清空原有的 nat 规则：iptables -F，然后添加 nat 规则，一共有两种方式：
第一种：iptables -t nat -A POSTROUTING -s 10.0.0.0/24 -j SNAT --to 192.168.123.102
第二种：iptables -t nat -A POSTROUTING -o eth0 -j MASQUERADE
其中的部分参数含义为：
-t: 类型为 nat-A: 添加新规则到规则链的末尾POSTROUTING: 在包就要离开防火墙之前改变其源地址-s: 源地址段，这里设置我的内网地址网段 10.0.0.0/24-j SNAT: 满足 snat 条件的时候跳转--to: 跳转时设置的 Ip 地址-o: 跳转时的出口设备为 eth0
具体可参考防火墙规则，这里设置好后，开启设备的数据包转发：
|
1 |
echo 1 > /proc/sys/net/ipv4/ip_forward |
转发永久生效
上面的 echo 开启数据包转发只是临时生效，下次重启后就失效了，如果需要永久生效，得修改/etc/sysctl.conf 文件，把 net.ipv4.ip_forwar 设置为 1 。
|
1 2 3 4 5 6 7 8 9 10 11 12 13 14 |
> sed -i 's#net.ipv4.ip_forward = 0#net.ipv4.ip_forward = 1#g' /etc/sysctl.conf > grep net.ipv4.ip_forwar /etc/sysctl.conf # 确认是否修改成功了 net.ipv4.ip_forward = 1 # 已经修改好了 > sysctl -p # 生效配置 net.ipv4.ip_forward = 1 # 这里也可以看到值被修改成了 1 net.ipv4.conf.default.rp_filter = 1 net.ipv4.conf.default.accept_source_route = 0 kernel.sysrq = 0 kernel.core_uses_pid = 1 net.ipv4.tcp_syncookies = 1 kernel.msgmnb = 65536 kernel.msgmax = 65536 kernel.shmmax = 68719476736 kernel.shmall = 4294967296 |
三、生效性测试

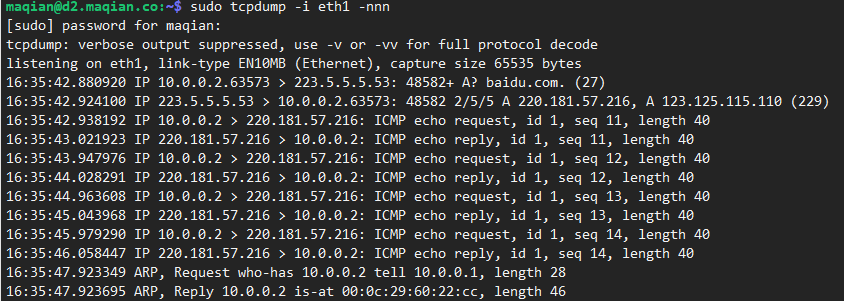

检测是否生效，给 PC 配置好 IP，然后 ping 百度，同时设备上也开启抓包：
|
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 |
maqian@d2.dyxmq.cn:~$ tcpdump -i eth1 -nnn tcpdump: verbose output suppressed, use -v or -vv for full protocol decode listening on eth1, link-type EN10MB (Ethernet), capture size 65535 bytes 16:35:42.880920 IP 10.0.0.2.63573 > 223.5.5.5.53: 48582+ A? baidu.com. (27) 16:35:42.924100 IP 223.5.5.5.53 > 10.0.0.2.63573: 48582 2/5/5 A 220.181.57.216, A 123.125.115.110 (229) 16:35:42.938192 IP 10.0.0.2 > 220.181.57.216: ICMP echo request, id 1, seq 11, length 40 16:35:43.021923 IP 220.181.57.216 > 10.0.0.2: ICMP echo reply, id 1, seq 11, length 40 16:35:43.947976 IP 10.0.0.2 > 220.181.57.216: ICMP echo request, id 1, seq 12, length 40 16:35:44.028291 IP 220.181.57.216 > 10.0.0.2: ICMP echo reply, id 1, seq 12, length 40 16:35:44.963608 IP 10.0.0.2 > 220.181.57.216: ICMP echo request, id 1, seq 13, length 40 16:35:45.043968 IP 220.181.57.216 > 10.0.0.2: ICMP echo reply, id 1, seq 13, length 40 16:35:45.979290 IP 10.0.0.2 > 220.181.57.216: ICMP echo request, id 1, seq 14, length 40 16:35:46.058447 IP 220.181.57.216 > 10.0.0.2: ICMP echo reply, id 1, seq 14, length 40 16:35:47.923349 ARP, Request who-has 10.0.0.2 tell 10.0.0.1, length 28 16:35:47.923695 ARP, Reply 10.0.0.2 is-at 00:0c:29:60:22:cc, length 46 |
